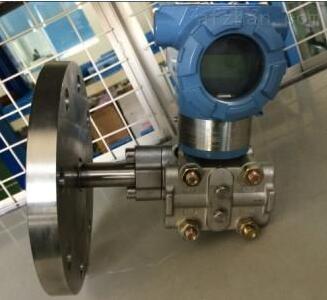

當選擇要測量的液位時，考慮到要測量的介質的不流動性、易腐蝕性、結垢和其它特性，通常選擇單插入法蘭1151液位變送器。雖然變送器性能優良，但在一年半的負載或測量范圍內需要更換時，仍需進行一系列調整，使產品性能滿足精度要求。因此，我們提出以下調整方法供討論:

對于非智能1151法蘭液位變送器，以0-60kpa范圍(變送器范圍代碼:5，最大186kpa)為例:

方法1:

由于法蘭液位變送器，其薄膜直徑為76mm(制造商的標準尺寸)，因此我們需要為此接口定制一個校準裝置。例如，如果量程調整到0-60千帕，可在正壓(H)側增加60千帕的壓力，并可調整“S”(量程定位器)使輸出電流為20mA卸壓后，調整“Z”(零位定位器)使輸出電流為4mA。重復幾次，使校準返回差值在變送器的精度范圍內。

方法2:

因為1151變送器有一個“δ”室，在它的中間有一個測量膜片，它會隨著兩側的壓力差而變形。因此，在負壓室(側)增加一個-60千帕的壓力，調節“S”(量程定位器)，使輸出電流為20mA卸壓后，調整“Z”(零位定位器)使輸出電流為4mA。重復幾次，使校準返回差值在變送器的精度范圍內。這種方法的優點是，當測試無正壓法蘭的接口裝置時，可以直接在負壓側進行測試(標準& Oslash14壓力表接頭)泵壓調節。

方法3:

負遷移狀態下的調整；首先，在沒有任何壓力的情況下，調節“Z”使輸出電流為4mA；其次，發射機的放大器電路板組件的正、負轉移跳線的位置處于“負轉移”狀態。第三步，在負壓室(L)中加入60千帕的壓力，調節“Z”定位器，使電流輸出4毫安；卸壓后，調整“S”使輸出為20mA(此時，變送器的測量范圍已變?yōu)?60-0Kpa，可以進行負遷移。5)將負遷移位置改為無遷移狀態，調整“z”零位，使輸出電流為4mA。該方法的優點是可以在負遷移狀態下直接檢查法蘭液位變送器，便于實現閉路容器液位檢測的負遷移。

對于智能變送器，只需設置量程變化(無任何壓力)，其校準(即表征)需按上述方法加壓，量程設置或表征可在上位機(帶HART協議接口和組態軟件)或275手機等專用設備上進行。

使用效果:

綜上所述，對于單插入法蘭液位變送器，上述每種方法都可以將變送器量程改為0-60KPA，我們可以根據實際情況選擇一種。第三種用于我公司1151法蘭液位變送器(非智能)，標定成功，其精度和穩定性滿足生產要求。欲了解更多信息，請訪問公司官方網站yb1518/.，轉載時請保留此鏈接！
